Analyseur d'huile dans l'eau

Analyseur d'hydrocarbures, de HAP et de pollution.

Fiabilité élevée, sensibilité élevée, haute précision

Demander un devis
Analyseur d'huile dans l'eau

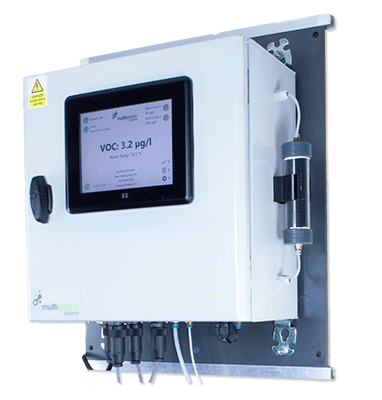

MS1200 - Analyseur d'hydrocarbures

Le MS1200 est un système de surveillance d'huile dans l'eau en ligne qui fournit des mesures de bas niveau des concentrations d'hydrocarbures, d' huile et de COV dans l'eau.
Les applications incluent:

  • Surveiller les points de prélèvement d'eau tels que l'eau brute de la rivière, les forages et l'eau du réservoir
  • Surveillance de la contamination par l' huile dans l'eau
  • Détecter la contamination des COV dans les eaux usées
  • Surveiller les systèmes de drainage et d'eaux pluviales pour les liquides inflammables
  • Systèmes d'eau de surface pour la pollution par les carburants
  • Offrir une solution de surveillance pour l'air, l'assainissement des sols et les applications industrielles
  • Détecter la percée des COV dans les lit de charbon actif
  • Protection de membrane RO
  • Mesure des COV dans les eaux de process

Caractéristiques et avantages

  • Pas de contact du capteur avec l'eau: peu d'entretien, pas de nettoyage du capteur
  • Pas de réactifs: faibles coûts de fonctionnement
  • Mesure à la fois les hydrocarbures aromatiques polycycliques (HAP) et les COV
  • Nez électronique: non affecté par la turbidité
  • Haute sensibilité: idéale pour l'eau potable
  • Peut être étalonné pour des substances spécifiques: utilisé pour surveiller les déversements connus
  • Attrape les déversements chimiques de COV et pas seulement les hydrocarbures
  • Alarmes vers SCADA et autres interfaces de communication

Pour plus d'informations sur le principe de fonctionnement, cliquez sur l'onglet FAQ.

Dans cette vidéo, le Dr Andrew McInnes présente rapidement le fonctionnement du système

Analyseur d'hydrocarbures pour détecter les déversements d'hydrocarbures

Les huiles et les hydrocarbures en général sont, très souvent, les principaux composants d'une large gamme de produits, allant des carburants aux solvants en passant par de nombreux produits chimiques utilisés dans l'industrie lors de leurs processus de traitement.

Dans la production industrielle, il est possible que certains de ces hydrocarbures, huiles et solvants fuient dans les égouts , ou pire, directement dans l'environnement.

De même, le stockage de carburant domestique et agricole peut entraîner des déversements accidentels dans les cours d'eau et les aquifères .

Cela peut être un problème réel et énorme pour l'approvisionnement en eau et, dans le pire des cas, menacer la sécurité en eau de communautés entières. Souvent, ces accidents entraînent d'énormes amendes et des opérations de nettoyage coûteuses.

Un analyseur d'huile dans l'eau peut faire la différence, en donnant un avertissement précoce lorsqu'un problème survient.

Huile dans l'eau vs huile sur eau

Analyseur d'huile dans l'eau (MS1200)

Les hydrocarbures Un analyseur «huile dans l'eau» , comme le MS1200, mesure de très faibles concentrations d'hydrocarbures dissous dans l'eau; c'est ce que nous sommes généralement intéressés de savoir car il fournit la première indication qu'un déversement d'hydrocarbures ou de carburant s'est produit.

La plage de fonctionnement de l'analyseur d'huile dans l'eau MS1200 est de 0 à 3000 ppb, mais la plupart des applications se concentrent sur la plage de 0 à 200 ppb: en tant que gestionnaire d'une usine d'eau potable, vous voulez que votre analyseur d'huile dans l'eau vous donne un niveau bas alarme à environ 20 ppb et une alarme de niveau haut à 50 - 100 ppb.

Cela signifie que, dans la plupart des cas, notre MS1200 est utilisé pour des applications où l'exploitant de la station d'épuration a effectué une analyse des risques et a décidé de protéger ses prises d' eau de la contamination de faible niveau d' huile dans l'eau ou pour lesquelles il est connu été un déversement de carburant et la surveillance de l'aquifère est nécessaire.

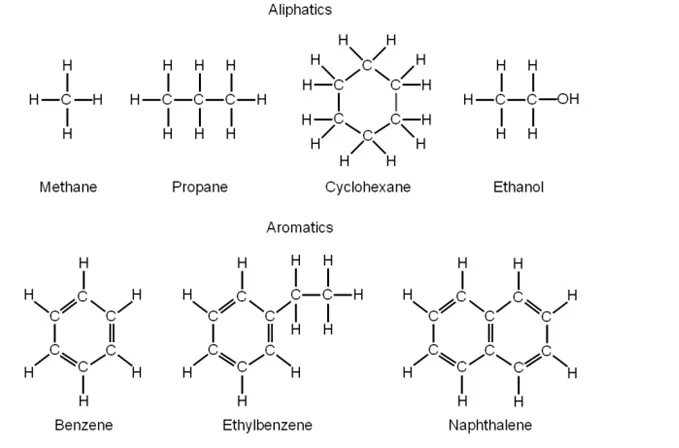

De plus, l'huile MS1200 dans l'analyseur d'eau détectera tout hydrocarbure, à la fois aliphatique (chaînes) et aromatique (cycles). Cela signifie que, par rapport à d'autres technologies, il peut voir une gamme plus large d'hydrocarbures à de très faibles concentrations.

Analyseurs d'huile dans l'eau (autres technologies)

Les moniteurs ou analyseurs d'huile dans l'eau sont différents en principe car ils sont conçus pour détecter un film flottant d'huile ou de carburant au-dessus d'une étendue d'eau. Par définition, cela signifie qu'ils détectent les hydrocarbures à une concentration beaucoup plus élevée qu'un Oi dans un analyseur d'eau.

Le système fonctionne généralement en utilisant un laser positionné au-dessus de l'eau et un détecteur qui mesure le faisceau laser réfléchi. La présence d'un film flottant dispersera le faisceau laser réfléchi et cette perte pourra être mesurée. Cette technologie est généralement moins chère qu'un système basé sur le nez électronique et elle est utilisable lorsque l'application consiste à mesurer des concentrations élevées.

D'autre part, il y a quelques limites:

  1. Il EST affecté par la perturbation de la surface de l'eau : puisqu'il s'agit d'une mesure optique, le laser réfléchi sera perturbé par la surface de l'eau rugueuse
  2. Il ne peut pas mesurer de faibles concentrations
  3. Il ne peut pas détecter les hydrocarbures qui sont facilement dissous dans l'eau car ils ne formeront pas de film

Les détecteurs d'huile sur eau sont généralement utilisés pour détecter les fuites importantes des sites de stockage de pétrole et de carburant.

Spec Valeur
Intervalle * 0 - 3000 ppb dans l'eau
Précision ** +/-10%
Répétabilité +/-2%
Fréquence d'échantillonnage Mode continu / Mode 20 minutes
Interface utilisateur Écran tactile résistif de 8 po (en option)
Stockage de données Carte µSD et mémoire interne
Interface de données 4-20 mA et USB (standard); Profibus, Modbus, sans fil (en option)
Alarmes x2 via des pilotes de relais, niveaux définissables par l'utilisateur
Plage de température de fonctionnement 0 ° C - 40 ° C (nous contacter pour une plage de température plus large)
Plage de température de l'eau 1 ° C à 40 ° C
Consommation d'énergie Version standard: 10 W en continu (90-240 Vca ou 24 Vcc)
Version à écran tactile: 20 W en continu (90-240 Vca ou 24 Vcc)
ATEX Zone 2 (facultatif)
Réactifs Aucun
Gaz vecteur Aucun
Consommables Média filtrant CAG, filtre à air tous les 6 mois
Validation Tous les 6 mois
* Autres gammes disponibles. Veuillez contacter Multisensor Systems.
** 200 ppb de toluène dans l'eau, 25 ° C
Titre Type Format
Analyseur de COV d'huile dans l'eau MS1200-SYS Fiche technique PDF
Système de protection d'admission d'eau Étude PDF
Installation du MS1200-SYS (Contactez-nous) Manuel PDF
Fonctionnement du MS1200-SYS (Contactez-nous) Manuel PDF
La catastrophe du lac Mégantic sensibilise à la vulnérabilité des usines de traitement des eaux Étude de cas (longue) PDF
Surveillance de la prise d'eau des rivières pour les contaminants pétroliers Étude de cas PDF
Surveillance de l'alimentation du réservoir pour la contamination par les hydrocarbures Étude de cas PDF
Protection des membranes RO chez un fabricant d'aliments pour animaux Étude de cas PDF
Surveillance d'un forage pour détecter une contamination potentielle du carburante Étude de cas PDF
Détection de COV dans une zone industrielle, Royaume-Uni Étude de cas PDF
Surveillance d'un forage à haute teneur en fer et en manganèse pour les hydrocarbures Étude de cas PDF
Système de détection de déversement dans l'usine de fabrication de moteurs Étude de cas PDF
Surveillance des COV dans les eaux usées dans un environnement ATEX 2 Étude de cas PDF
Surveillance des COV dans le canal de Panama Étude de cas PDF
Surveillance des COV dans l'eau récupérée d'une usine pétrochimique Étude de cas PDF
L'analyseur de COV protège l'entrée du WTP Étude de cas PDF
Surveillance de l'eau de source pour la contamination par les COV Étude de cas PDF
Comment fonctionne l'analyseur d'huile dans l'eau MS1200?

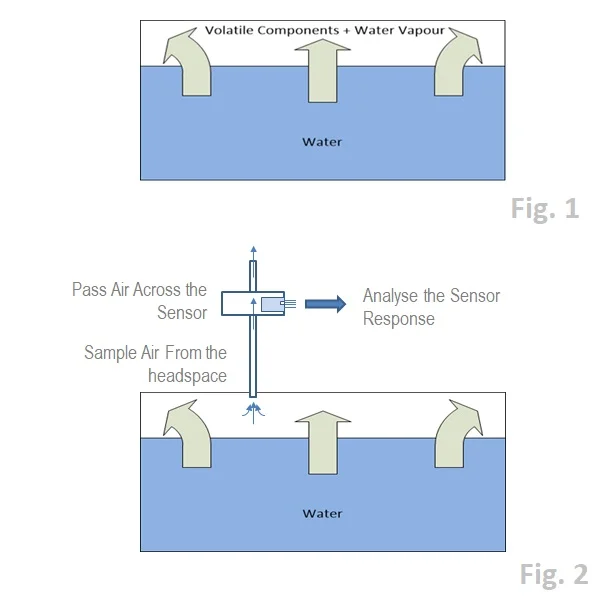

Loi de Henry Le MS1200 utilise une technique de mesure sans contact basée sur la loi de Henry, détectant les gaz ou les substances volatiles de l'espace de tête dans le réservoir d'échantillonnage fourni, et fournit un système de mesure avec des exigences de maintenance très faibles.

Grâce à la conception et à la technologie intelligentes, le capteur ne touche jamais l'eau. Il en résulte une dérive réduite, pratiquement aucun encrassement, aucun nettoyage du capteur et un entretien très réduit.

Le MS1200 est précis aux faibles concentrations de ppb et sa large plage dynamique lui permet d'être utilisé dans une grande variété d'environnements.

La concentration de composés organiques volatils et de vapeur d'eau dans l'espace de tête augmente jusqu'à ce que l'équilibre soit atteint avec la concentration dans l'eau (Fig.1)

Un échantillon de gaz est ensuite prélevé dans l'espace de tête et la réponse analysée pour fournir une concentration en ppb de contaminants dans l'eau (Fig. 2).

Que mesure réellement l'analyseur d'huile dans l'eau MS1200?
Le MS1200 mesure une large gamme d'hydrocarbures, y compris la plupart des HAP, des hydrocarbures aromatiques et aliphatiques. Il est conçu comme un système d'alerte précoce générique et, pour cette raison, il a été conçu pour répondre au plus grand nombre de contaminants possible. Une étude détaillée peut être trouvée ici. Si vous êtes intéressé par un composé ou des ensembles de composés spécifiques, veuillez nous contacter
Quelle est la différence entre un analyseur d'huile dans l'eau, les HAP, les hydrocarbures et les COV?
Différentes personnes dans différents secteurs se réfèrent au même problème en utilisant des expressions différentes. Dans l'industrie de l'eau, les opérateurs parlent généralement de «Analyseur d'huile dans l'eau», «Analyseur d'événements de pollution» ou «Analyseur de HAP»; dans le secteur industriel, les clients se réfèrent à «VOC Analyzer» ou «Hydrocarbon Analyzer». La plupart du temps, ces expressions font référence à des applications qui peuvent être abordées à l'aide du MS1200.
Quelle est la valeur rapportée?
L'instrument indiquera la valeur de COV total que le capteur détecte comme un équivalent de toluène à 25 C.
Le MS1200 mesure-t-il le kérosène, le diesel, l'essence et d'autres carburants?
Oui. L'instrument détecte ces composés et de nombreux autres. Pour plus d'informations sur un composé spécifique, contactez-nous .
Comment le MS1200 est-il calibré?
L'instrument est étalonné en usine à l'aide d'étalons de toluène. Le toluène a été choisi car il est relativement sûr à utiliser et à stocker et parce qu'il est représentatif du BTEX (benzène, toluène, éthylbenzène et xylène), un composé d'intérêt dans le secteur de l'eau ainsi que dans le secteur industriel.
Quelle est la maintenance requise? Est-ce cher?
L'instrument nécessite un entretien tous les 6 mois pour remplacer certains composants à faible coût tels que les filtres à charbon actif et pour s'assurer qu'il n'y a pas de fuites d'air.
Ai-je besoin d'un filtre avant l'instrument?
Dans la plupart des applications, un filtre n'est pas nécessaire. Le système d'échantillonnage (le réservoir) est conçu pour traiter l'eau de la rivière afin de réduire les blocages.
Si vous êtes préoccupé par les blocages ou si votre eau contient des niveaux très élevés de solides en suspension, veuillez nous contacter .
Quelle est la garantie?
Chaque instrument est livré avec une garantie d'un an à compter de la date d'expédition
Quelle est la durée de vie prévue du capteur? Est-ce difficile à remplacer?
Les capteurs utilisés dans l'analyseur d'huile dans l'eau et d'hydrocarbures sont conçus pour durer longtemps. En moyenne, les capteurs sont remplacés tous les 5 ans, mais cette durée peut changer en fonction des conditions de l'eau et des niveaux de COV auxquels ils sont exposés. Le capteur est facile à remplacer.
L'instrument est-il certifié?
Il n'existe pas de méthode certifiée EPA pour la détection en ligne de l'huile dans l'eau et de la pollution, cela signifie qu'une certification n'est pas possible. Certaines institutions locales ont suggéré de certifier le processus et nous avons réalisé des essais vérifiés par des institutions nationales par rapport à l'analyse du SMGC dans des conditions strictes. Vous pouvez trouver plus d'informations dans ce document.
Le MS1200 peut-il être utilisé dans des environnements dangereux?
Le MS1200 est disponible pour une utilisation dans les environnements ATEX Zone 2. Il ne convient pas aux applications de zone 0 ou de zone 1.
À quelle fréquence le MS1200 prend-il une mesure?
Une mesure est prise toutes les secondes. Cependant, l'utilisateur peut également configurer l'instrument pour qu'il prenne une mesure toutes les 5, 10 15 ou 20 minutes s'il est nécessaire pour économiser l'énergie ou si seules des données de tendance sont nécessaires.
Quels sont les avantages de l'utilisation de la technologie e-nose?

La technologie E-nose permet une mesure sans contact, ce qui signifie que:

  • l'encrassement du système d'échantillonnage est minimisé grâce à l'utilisation de tubes de grand diamètre
  • les solides en suspension et les composés chimiques dissous ne recouvrent ni n'endommagent les capteurs ou les composants optiques utilisés dans les systèmes de spectroscopie ultraviolette, infrarouge ou laser, prolongeant leur durée de vie et réduisant les besoins de nettoyage
  • aucun réactif n'est nécessaire comme pour les instruments qui utilisent la colorimétrie comme technologie de détection
  • aucun gaz de purge n'est nécessaire comme pour les systèmes basés sur le SMGC
Quelles régions du monde utilisent les produits Multisensor?
Les produits Multisensor sont utilisés dans le monde entier, y compris en Europe, en Amérique du Nord, du Sud et centrale, en Asie, y compris en Chine, en Corée du Sud, à Taiwan et à Singapour. Multisensor compte plus de 50 distributeurs dans le monde.

Étude de cas

L'analyseur d'huile dans l'eau et les hydrocarbures MS1200 a été utilisé dans un grand nombre d'applications, en voici quelques-unes.
